Ustawienie układu współrzędnych w programie SurvX. Plan działania krok po kroku.

Wybór układu współrzędnych na początku projektu jest podstawą, od której zależy poprawność dalszych pomiarów, obliczeń i prac wykonywanych przy użyciu oprogramowania SurvX.

Aplikacja udostępnia kilka opcji ustawiania i przekształcania lokalnego układu współrzędnych. Przed rozpoczęciem ustawiania układu współrzędnych należy najpierw dowiedzieć się, czy lokalny dostawca sieci GNSS obsługuje dane korekcyjne RTCM dla komunikatów od 1021 do 1027, a także wysłać do lokalnego dostawcy usług GNSS zapytania o zakodowane parametry CORS, jeśli je obsługuje. Ponadto, jeśli pracujesz w tej dziedzinie po raz pierwszy, warto skonsultować się z lokalnymi specjalistami, aby wybrać najlepszy sposób ustawienia lokalnego układu współrzędnych, który może się różnić nie tylko w każdym kraju, ale także np. w każdym stanie USA.

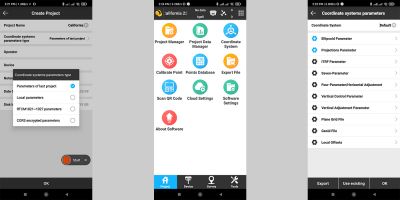

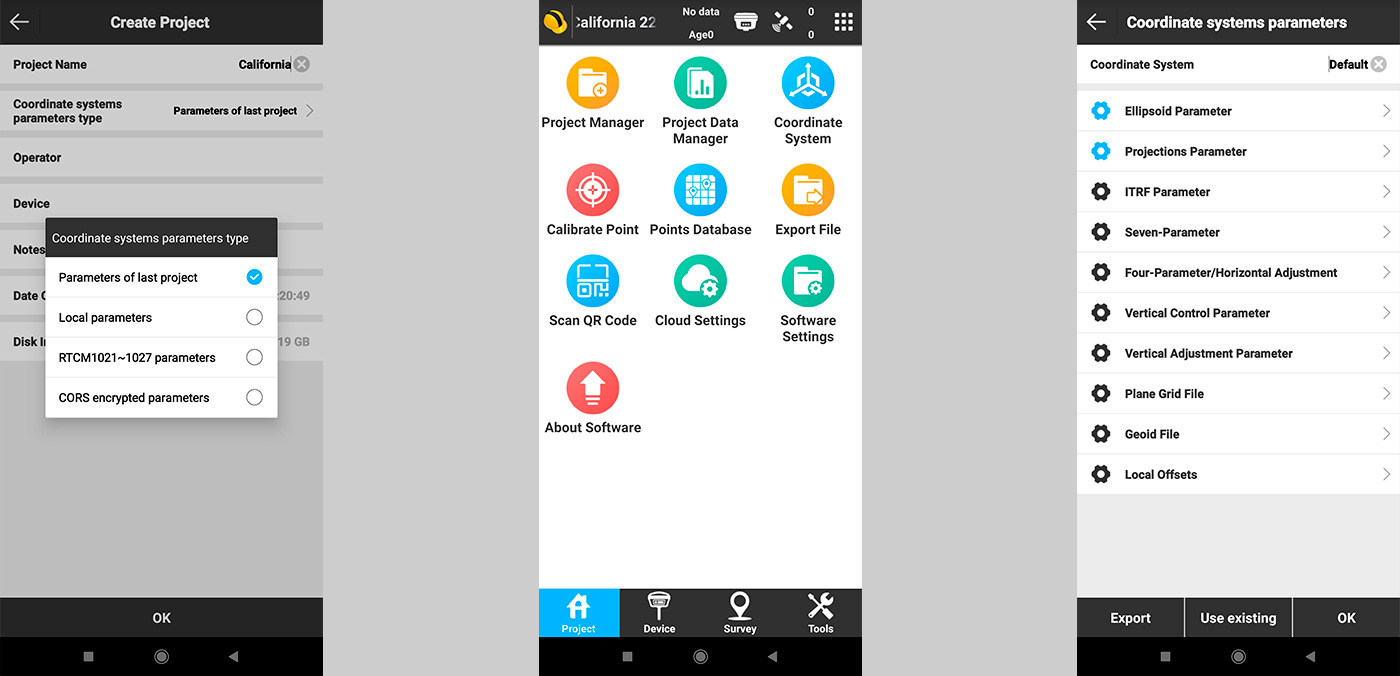

Jak ustawić lokalny układ współrzędnych w aplikacji SurvX

W tym celu należy przejść do aplikacji na pierwszym ekranie projektu i wybrać Project Manager (Rys. 1).

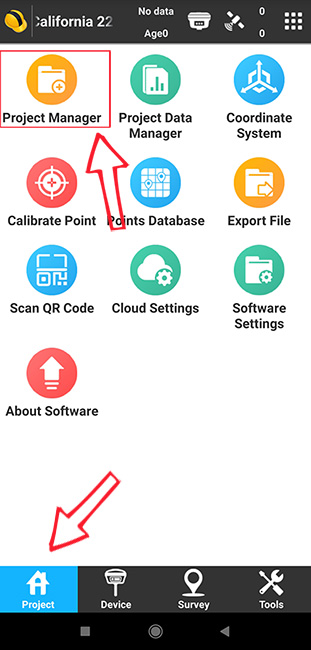

Rys. 1. Ekran główny aplikacji SurvX

Dla nowego projektu należy podać nazwę, na przykład Kalifornia 22. W pozycji Coordinate systems parameters współrzędnych jest do wyboru kilka pozycji.

Dla uproszczenia wyboru program posiada ustawienie Parameters of last project (Rys.2), które pozwala skopiować parametry układu współrzędnych z poprzedniego projektu. Jest to wygodne ustawienie, jeśli kontynuujemy pracę w tym samym obszarze, w którym pracowaliśmy wcześniej.

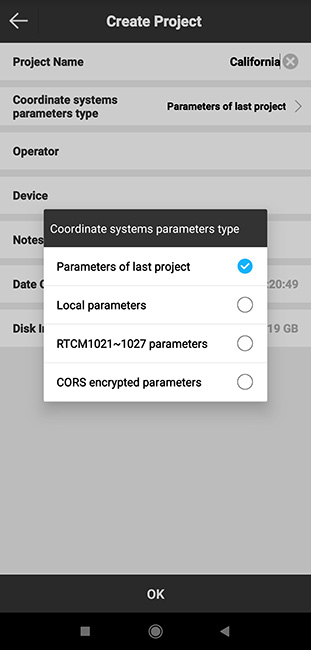

Rys. 2. Copying coordinate system parameters from the previous project in the SurvX application

Local parameters – w tym punkcie menu można wybrać wstępnie ustawione parametry lokalnego układu współrzędnych lub wprowadzić ręcznie nowe, jeśli są one znane (Rys. 3).

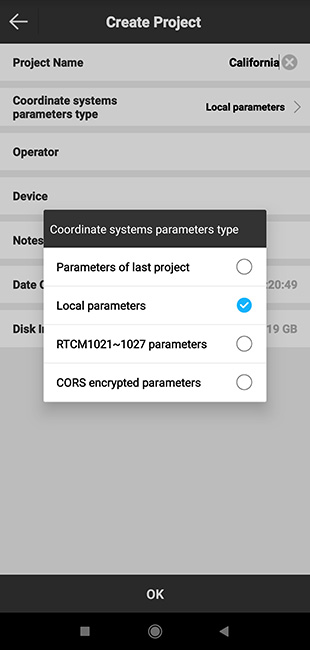

Rys. 3. Ręczne ustawianie parametrów lokalnego układu współrzędnych w aplikacji SurvX

RTCM 1021 ~ 1027 parameters – Protokół RTCM, który w swoich komunikatach potrafi przekazać parametry do transformacji układów współrzędnych w obszarze, w którym bezpośrednio wykonujemy pomiary. Jest to najprostszy i najwygodniejszy sposób pracy w lokalnym układzie współrzędnych. Aby z niego skorzystać, należy najpierw sprawdzić u lokalnego dostawcy sieci GNSS, czy obsługuje on ten rodzaj korekty dla komunikatów od 1021 do 1027 (Rys. 4).

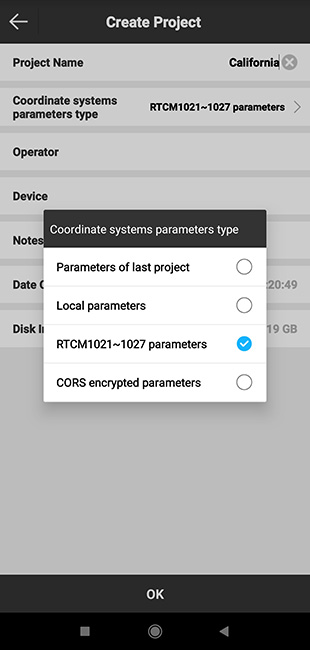

Rys. 4. Ustawienie parametrów lokalnego układu współrzędnych poprzez RTCM 1021 ~ 1027 w aplikacji SurvX

CORS encrypted parameters – Aby skorzystać z tej opcji należy złożyć zapytanie do dostawcy sieci GNSS o te parametry, jeśli je obsługuje (Rys. 5).

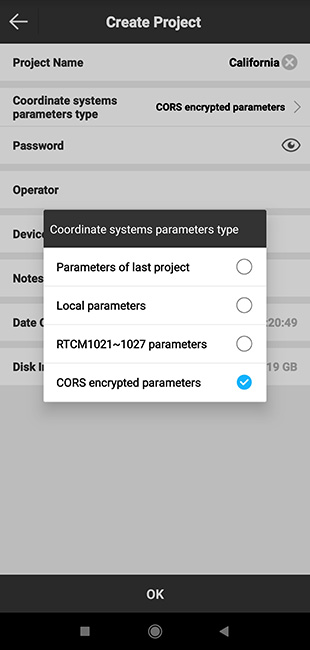

Rys. 5. Ustawienie parametrów lokalnego układu współrzędnych poprzez szyfrowane parametry CORS w aplikacji SurvX

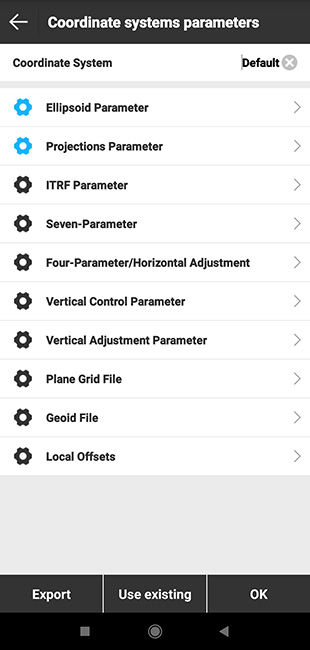

Wprowadzić ustawienia ręcznie. W tym celu należy wybrać pozycję Local parameters, po czym automatycznie otworzy się następujące okno (Rys. 6).

Rys. 6. Ręczne ustawianie parametrów lokalnego układu współrzędnych w aplikacji SurvX

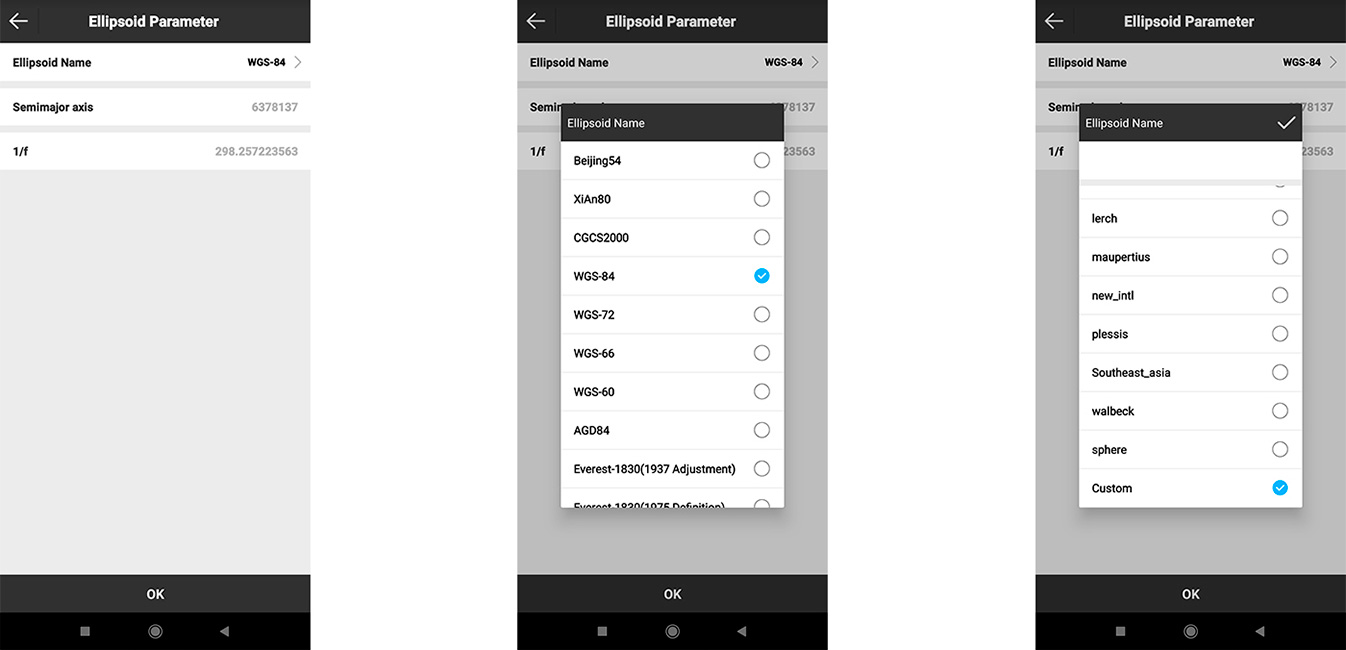

Następnie wybierz pozycję Ellipsoid Parameter (Rys. 7) i wejdź do menu wyboru układu współrzędnych. Z listy (Rys. 8) wybierz potrzebną Ci Ellipsoid name. Jeśli na liście nie ma potrzebnego nam predefiniowanego układu współrzędnych, to na końcu listy należy wybrać pozycję Custom (Rys. 9).

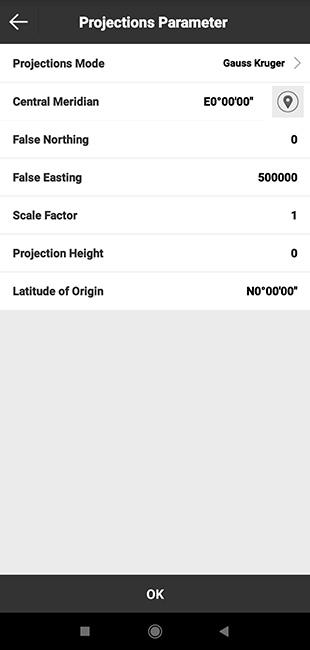

Jeśli znasz już ustawienia transformacji, możesz je wprowadzić w kolejnych punktach menu (Rys. 10).

Rys. 10. Ręczne ustawianie parametrów lokalnego układu współrzędnych w aplikacji SurvX
