Uso de GNSS RTK para el monitoreo de deformaciones

El monitoreo de deformaciones es un aspecto vital para asegurar la estabilidad y seguridad de las estructuras de ingeniería, ya sean puentes, edificios, presas o pavimentos. La esencia de este proceso radica en la observación y análisis de los cambios en la estructura y forma de los objetos bajo la influencia de diversos factores, incluyendo cargas, condiciones climáticas y procesos geológicos. Las modernas tecnologías GNSS RTK, presentadas por la empresa Geometer International LLC, han ampliado significativamente las capacidades de monitoreo, proporcionando datos precisos y oportunos necesarios para la detección temprana de problemas potenciales y la prevención de fallos catastróficos. Este campo de conocimiento no solo salva vidas, sino que también asegura un desarrollo sostenible y seguro de la infraestructura urbana e industrial.

¿Cómo se realizaban los trabajos de monitoreo de deformaciones antes del uso de la tecnología GNSS RTK?

Antes de la aparición del GNSS RTK para el monitoreo de deformaciones, se utilizaban varios métodos geodésicos y de ingeniería tradicionales. Los principales incluían:

• Trabajos de nivelación óptica: Este método implicaba el uso de niveles ópticos y teodolitos para medir cambios en la altura y la posición de los objetos. Requería mucho tiempo y estaba sujeto a la influencia de las condiciones climáticas y el factor humano.
• Triangulación y trilateración: Estos métodos se basaban en la creación de una red de triángulos y en la medición de ángulos y distancias entre diferentes puntos. Requerían un esfuerzo significativo y tiempo, especialmente en áreas grandes.
• Fotogrametría: Un método que utilizaba fotografías tomadas desde diferentes puntos para medir y mapear superficies. Era útil para documentar y analizar cambios en estructuras y paisajes.
• Uso de marcadores fijos: La instalación de marcadores fijos o balizas en los objetos permitía verificar regularmente su posición y rastrear cambios.
• Cables invar y sistemas de tensión: Estos métodos se usaban para mediciones precisas de cambios en la longitud o tensión en estructuras, especialmente en la construcción de puentes y grandes proyectos de construcción.
• Escaneo láser: Antes de la amplia difusión de RTK, los escáneres láser se utilizaban para obtener mediciones detalladas y modelos tridimensionales de objetos. Proporcionaban alta precisión, pero eran relativamente costosos y complejos en su operación.

Estos métodos a menudo requerían mucho tiempo para la recolección y el procesamiento de datos, y su precisión podía depender de varios factores, incluyendo las condiciones climáticas, el factor humano y el equipo. Con la aparición del GNSS RTK, los procesos de monitoreo de deformaciones se volvieron mucho más rápidos, precisos y eficientes.

¿Cómo se realiza el proceso de monitoreo de deformaciones utilizando GNSS RTK?

El monitoreo de deformaciones utilizando la tecnología RTK incluye varias etapas clave que aseguran alta precisión y eficiencia en las mediciones:

1. Preparación y planificación:

   • Determinar el área de monitoreo y los puntos clave donde se medirá la deformación.

   • Planificar la colocación de estaciones base GNSS y receptores móviles.

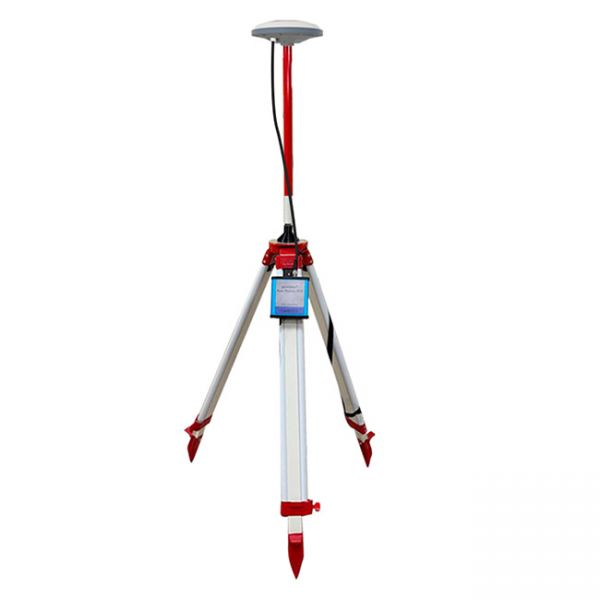

2. Establecimiento de la estación base GNSS:

   • La estación base GNSS, generalmente fija, se instala en una superficie estable y no deformable.

   • Continuamente recopila datos de los satélites y sirve como punto de referencia para las mediciones.

3. Uso de receptores móviles RTK:

   • Los receptores móviles se instalan en puntos de control del objeto cuya deformación se necesita monitorear.

   • Estos receptores reciben señales de los satélites GNSS y señales correctoras de la estación base, lo que permite realizar mediciones con alta precisión en tiempo real.

4. Recolección y procesamiento de datos:

   • Los receptores móviles envían los datos recopilados a un servidor central o computadora para su procesamiento.

   • Con el uso de software especializado se lleva a cabo el procesamiento de datos, incluyendo la corrección de errores y el cálculo de coordenadas precisas.

5. Análisis e interpretación de resultados:

   • Ingenieros y especialistas analizan los datos obtenidos para determinar el grado y la naturaleza de las deformaciones.

   • En caso de detectar cambios significativos, se pueden tomar medidas de investigación adicionales o acciones de ingeniería.

6. Monitoreo continuo:

   • Dependiendo del proyecto, el monitoreo RTK se puede realizar tanto en tiempo real como en intervalos regulares.

   • Esto permite un seguimiento continuo del estado del objeto y una respuesta oportuna a cualquier cambio.

Las ventajas de usar RTK en el monitoreo de deformaciones incluyen la alta precisión de las mediciones, la capacidad de obtener datos en tiempo real y la reducción del tiempo y el esfuerzo en comparación con los métodos tradicionales. Esto hace que RTK sea una herramienta ideal para monitorear objetos de infraestructura críticamente importantes, como puentes, edificios, presas y otras grandes estructuras.

¿Cómo ha cambiado la tecnología GNSS RTK el enfoque del proceso de monitoreo de deformaciones?

La tecnología GNSS RTK ha traído una serie de cambios significativos en el proceso de monitoreo de deformaciones, aumentando su eficiencia, precisión y conveniencia. Estos son los aspectos principales de cómo RTK ha cambiado el enfoque del monitoreo de deformaciones:

• Mayor precisión: RTK proporciona una alta precisión en las mediciones (hasta el centímetro e incluso el milímetro), lo que es críticamente importante para el monitoreo de deformaciones.
• Datos en tiempo real: A diferencia de los métodos tradicionales, que requerían tiempo para recopilar y procesar datos, RTK permite obtener y procesar datos casi instantáneamente. Esto acelera el proceso de toma de decisiones y permite responder a tiempo a cambios críticos.
• Reducción de la mano de obra y el tiempo de trabajo: RTK reduce la necesidad de recopilación manual de datos y extensos estudios geodésicos, lo que ahorra significativamente tiempo y esfuerzo.
• Mejora del monitoreo en áreas de difícil acceso: Con RTK es más fácil realizar mediciones en lugares de difícil acceso o peligrosos, ya que basta con colocar un receptor en el punto necesario.
• Automatización del proceso: La posibilidad de integrar sistemas RTK con software automatizado para el monitoreo y análisis continuos de datos.
• Aumento de la seguridad: Las mediciones precisas y oportunas ayudan en la detección temprana de problemas potenciales en estructuras, lo que aumenta la seguridad de los objetos de infraestructura.
• Eficiencia económica: A pesar de los costos iniciales del equipo, RTK puede ser económicamente beneficioso debido a la reducción de costos laborales y la reducción del tiempo de monitoreo.
• Amplias posibilidades de aplicación: RTK abre nuevas oportunidades para el monitoreo de varios objetos, incluidos puentes, edificios, presas, pavimentos y otras estructuras críticamente importantes.

En general, la implementación de la tecnología RTK en el proceso de monitoreo de deformaciones ha aumentado significativamente su eficiencia, haciendo las mediciones más precisas, rápidas y confiables. Esto ha proporcionado un control de mayor calidad y seguridad del estado de objetos de infraestructura y construcción.

El monitoreo de deformaciones sigue siendo una tarea importante en el campo de las ciencias de la ingeniería, que requiere el uso de tecnologías modernas y equipos de alta calidad para garantizar la seguridad y durabilidad de los objetos de infraestructura. En este contexto, vale la pena destacar la contribución de la empresa ucraniana Geometer International LLC.

Ejemplo de uso de receptores GNSS RTK para el monitoreo de deformaciones
